باکس داخل بتن مدل ۱

باکس داخل بتن مدل ۱

نامک:
concrete-embedded-junction-box-1

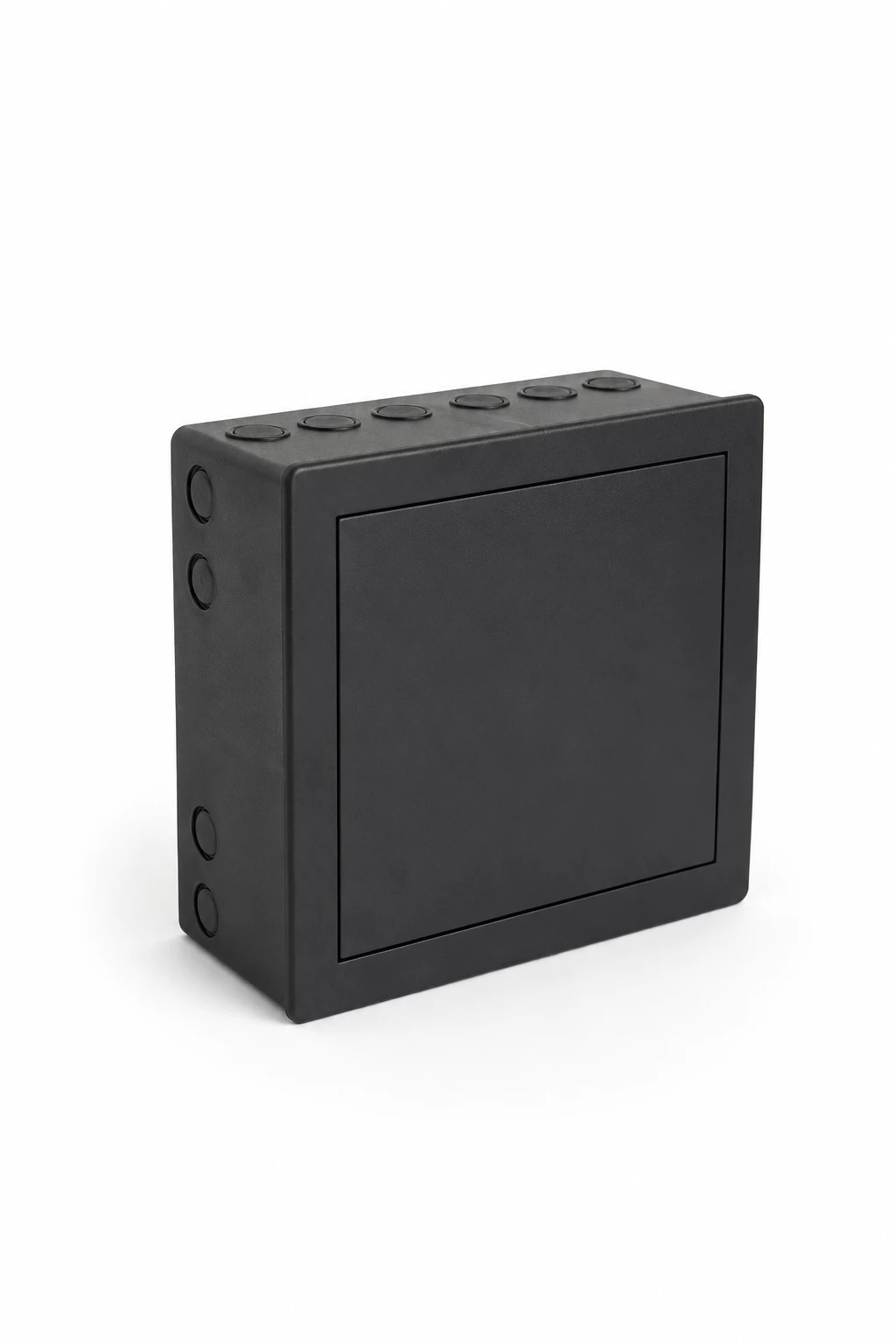

باکس داخل بتن مدل ۱ یکی از تجهیزات
کاربردی در اجرای تأسیسات برق و برخی زیرساخت‌های تأسیساتی ساختمان است که برای
ایجاد یک فضای مشخص و قابل دسترس در داخل سازه‌های بتنی مورد استفاده قرار
می‌گیرد. این محصول پیش از بتن‌ریزی در محل موردنظر، معمولاً روی قالب یا در
ارتباط با شبکه آرماتور نصب و ثابت می‌شود تا پس از اجرای بتن و باز شدن قالب،
فضای داخلی باکس برای نصب، عبور، اتصال یا دسترسی به تجهیزات موردنیاز در اختیار
قرار گیرد.

استفاده از باکس‌های مخصوص بتن‌ریزی باعث می‌شود محل موردنظر برای
تجهیزات برقی از قبل در سازه پیش‌بینی شود و در مراحل بعدی، نیاز به تخریب،
شیارزنی یا ایجاد فضای جدید در بتن تا حد امکان کاهش پیدا کند. به همین دلیل این
نوع باکس‌ها در پروژه‌هایی که مسیرگذاری و جانمایی تأسیسات باید پیش از بتن‌ریزی
مشخص شود، اهمیت زیادی دارند.

ساختار و عملکرد باکس داخل بتن

باکس داخل بتن مدل ۱ از یک بدنه پلاستیکی مهندسی‌شده تشکیل شده است
که برای قرارگیری در شرایط بتن‌ریزی طراحی شده است. بدنه محصول باید بتواند در
برابر فشار ناشی از بتن تازه، ضربه‌های احتمالی هنگام اجرا و نیروهای واردشده در
زمان ویبره مقاومت مناسبی داشته باشد تا شکل و فضای داخلی باکس حفظ
شود.

یکی از ویژگی‌های مهم این نوع باکس، وجود ورودی‌های
متعدد برای لوله‌های برق است. این ورودی‌ها امکان اتصال مسیرهای
مختلف لوله برق به داخل باکس را فراهم می‌کنند و به اجرای منظم‌تر مسیرهای
تأسیسات کمک می‌کنند. بسته به طراحی محصول، ورودی‌ها می‌توانند برای مسیرهای
مختلف لوله‌گذاری مورد استفاده قرار گیرند و نصاب بر اساس مسیر تأسیسات، ورودی
مناسب را انتخاب کند.

درب یا قسمت پوشاننده باکس نیز نقش مهمی در فرآیند بتن‌ریزی دارد.
بسته بودن مناسب محفظه باعث می‌شود احتمال ورود مستقیم بتن و شیره بتن به فضای
داخلی کاهش پیدا کند و پس از باز کردن قالب، فضای پیش‌بینی‌شده داخل باکس قابل
استفاده باقی بماند.

کاربرد باکس داخل بتن مدل ۱

این محصول بیشتر در پروژه‌هایی مورد استفاده قرار می‌گیرد که بخشی از
تجهیزات یا مسیرهای تأسیسات باید داخل یا هم‌سطح با سازه
بتنی پیش‌بینی شوند. مهم‌ترین کاربرد آن ایجاد فضای مشخص برای
ادامه عملیات برق‌کشی و نصب تجهیزات پس از پایان بتن‌ریزی است.

• ایجاد فضای مشخص برای تجهیزات و اتصالات برق در سازه‌های
  بتنی
• پیش‌بینی محل جعبه‌های برق پیش از بتن‌ریزی
• اتصال و سامان‌دهی چند مسیر لوله برق در یک نقطه
• استفاده در بخش‌هایی از ساختمان که امکان اجرای باکس پس از بتن‌ریزی
  دشوار است
• کاهش نیاز به تخریب یا ایجاد حفره در بتن پس از اجرای
  سازه
• استفاده در پروژه‌های ساختمانی، عمرانی و سازه‌های بتن
  مسلح

مقاومت باکس در زمان بتن‌ریزی

یکی از مهم‌ترین تفاوت‌های باکس‌های معمولی با باکس‌های مخصوص نصب
داخل بتن، توجه به شرایط سخت زمان بتن‌ریزی است. بتن تازه وزن قابل‌توجهی دارد و
در زمان ویبره نیز نیرو و لرزش به قطعات نصب‌شده منتقل می‌شود. بنابراین باکس
مورد استفاده باید از نظر ساختار بدنه و نحوه فیکس شدن، متناسب با شرایط اجرایی
انتخاب شود.

باکس داخل بتن مدل ۱ با بدنه پلاستیکی مقاوم طراحی شده تا در شرایط
متعارف نصب و بتن‌ریزی، شکل و فضای داخلی خود را حفظ کند. با این حال،
نحوه مهاربندی و فیکس کردن باکس اهمیت زیادی دارد؛
زیرا حتی یک باکس مقاوم نیز در صورت نصب نامناسب ممکن است در اثر فشار بتن یا
عملیات ویبره جابه‌جا شود.

ورودی‌های لوله برق

وجود چندین محل ورود لوله یکی از مزیت‌های کاربردی باکس داخل بتن مدل
۱ است. در اجرای تأسیسات برق، مسیرهای مختلف می‌توانند از جهات متفاوت به یک
نقطه برسند. طراحی چندورودی باکس این امکان را ایجاد می‌کند که مسیرهای
لوله‌گذاری با نظم بیشتری به محفظه وارد شوند.

این ویژگی به‌خصوص در پروژه‌هایی که چند مسیر برق یا چند خط لوله
باید در یک نقطه جمع شوند، کاربردی است. در هنگام نصب باید توجه شود که
ورودی‌های مورد استفاده با قطر لوله‌های پروژه هماهنگ باشند و اتصال لوله‌ها به
باکس به شکلی انجام شود که در زمان بتن‌ریزی از محل خود خارج
نشوند.

اهمیت درب و پوشش باکس

درب باکس یکی از قسمت‌های مهم محصول در زمان بتن‌ریزی است. هدف اصلی
آن محافظت از فضای داخلی باکس در برابر ورود بتن و شیره بتن و همچنین حفظ فضای
داخلی برای استفاده در مراحل بعدی است.

در هنگام نصب، درب باید به‌درستی در جای خود قرار گرفته باشد و
اتصالات و ورودی‌های باکس نیز به شکل مناسب بسته یا مهار شوند. هرچه آماده‌سازی
باکس پیش از بتن‌ریزی دقیق‌تر انجام شود، عملیات دسترسی و استفاده از محفظه پس
از باز کردن قالب ساده‌تر خواهد بود.

نحوه نصب باکس داخل بتن

محل نصب باکس باید پیش از بتن‌ریزی بر اساس نقشه‌های اجرایی و مسیر
تأسیسات مشخص شود. سپس باکس در موقعیت موردنظر قرار گرفته و به قالب، آرماتور یا
سازه نگهدارنده مناسب فیکس می‌شود.

1. محل دقیق نصب بر اساس نقشه و مسیر تأسیسات مشخص شود.
2. باکس در موقعیت تعیین‌شده قرار گیرد.
3. بدنه باکس به شکل مناسب به قالب یا شبکه آرماتور مهار
   شود.
4. لوله‌های برق موردنیاز به ورودی‌های مناسب متصل و ثابت
   شوند.
5. درب باکس پیش از بتن‌ریزی به‌درستی بسته و بررسی
   شود.
6. قبل از بتن‌ریزی، استحکام اتصالات و ثابت بودن باکس کنترل
   شود.
7. عملیات بتن‌ریزی و ویبره با دقت انجام شود تا به باکس و اتصالات آن
   فشار یا ضربه غیرمتعارف وارد نشود.
8. پس از باز کردن قالب، وضعیت باکس و فضای داخلی آن بررسی و برای
   ادامه عملیات تأسیسات آماده شود.

مزایای استفاده از باکس داخل بتن مدل ۱

• ایجاد فضای از پیش تعیین‌شده: محل
  موردنیاز برای تجهیزات پیش از بتن‌ریزی در سازه ایجاد می‌شود.
• کاهش تخریب بتن: در صورت جانمایی
  صحیح، نیاز به ایجاد فضای جدید پس از بتن‌ریزی کاهش پیدا
  می‌کند.
• مقاومت مناسب در زمان اجرا: بدنه
  محصول برای تحمل شرایط متعارف بتن‌ریزی و ویبره طراحی شده است.
• ورودی‌های متعدد: امکان مدیریت چند
  مسیر لوله برق در یک محفظه فراهم می‌شود.
• نصب پیش از بتن‌ریزی: اجرای مسیر
  تأسیسات از مراحل اولیه ساخت‌وساز قابل برنامه‌ریزی است.
• بدنه سبک و مقاوم: استفاده از مواد
  پلیمری باعث کاهش وزن قطعه و سهولت جابه‌جایی و نصب می‌شود.
• دسترسی بهتر به تأسیسات: فضای
  ایجادشده می‌تواند دسترسی مناسب‌تری برای عملیات بعدی تأسیسات فراهم
  کند.

نکات مهم هنگام استفاده

انتخاب محل نصب باکس باید با هماهنگی نقشه‌های سازه و تأسیسات انجام
شود. ایجاد هرگونه فضای پیش‌بینی‌نشده در عضو سازه‌ای می‌تواند بر عملکرد آن
تأثیر بگذارد؛ بنابراین محل و ابعاد باکس باید با الزامات پروژه و نظر عوامل فنی
مربوطه هماهنگ باشد.

همچنین فیکس کردن صحیح باکس قبل از
بتن‌ریزی اهمیت زیادی دارد. باکس نباید در زمان بتن‌ریزی جابه‌جا
شود یا تحت فشار بتن از موقعیت تعیین‌شده خارج گردد. لوله‌های متصل به باکس نیز
باید به اندازه کافی مهار شوند تا وزن و حرکت آن‌ها باعث تغییر موقعیت باکس
نشود.

از طرف دیگر، پیش از شروع بتن‌ریزی باید درب، ورودی‌ها و فضای داخلی
باکس بررسی شوند تا مسیر ورود بتن به محفظه تا حد امکان بسته باشد. پس از
بتن‌ریزی نیز بهتر است قبل از ادامه عملیات برق‌کاری، فضای داخلی باکس از نظر
وجود بتن یا شیره بتن بررسی و در صورت نیاز پاک‌سازی شود.

باکس داخل بتن در پروژه‌های ساختمانی

در پروژه‌های ساختمانی مدرن، هماهنگی بین سازه و تأسیسات اهمیت زیادی
دارد. بسیاری از مسیرهای برق و تأسیسات باید پیش از اجرای بتن در محل مشخص شوند
تا پس از اتمام عملیات سازه‌ای، اجرای تأسیسات با کمترین میزان تخریب انجام
شود.

باکس داخل بتن مدل ۱ یکی از قطعاتی است که برای همین مرحله از اجرای
پروژه مورد استفاده قرار می‌گیرد. این محصول با ایجاد یک محفظه مشخص و قابل
دسترس، امکان پیش‌بینی محل تجهیزات و اتصال چند مسیر لوله برق را فراهم می‌کند و
می‌تواند به نظم بیشتر عملیات تأسیسات کمک کند.

جمع‌بندی

باکس داخل بتن مدل ۱ یک محفظه پلیمری
مقاوم برای ایجاد فضای مشخص جهت تجهیزات و مسیرهای تأسیسات در سازه‌های بتنی
است. مقاومت مناسب بدنه، ورودی‌های متعدد لوله برق، درب محافظ و امکان نصب و
فیکس شدن پیش از بتن‌ریزی، از مهم‌ترین ویژگی‌های این محصول به شمار
می‌روند.

انتخاب صحیح ابعاد باکس، جانمایی دقیق، اتصال مناسب لوله‌ها و مهار
کافی محصول پیش از بتن‌ریزی، نقش مهمی در عملکرد مطلوب آن دارد. این محصول برای
پروژه‌هایی مناسب است که محل عبور یا دسترسی به تجهیزات برق باید از قبل در سازه
بتنی پیش‌بینی شود و اجرای آن پس از بتن‌ریزی می‌تواند دشوار یا همراه با تخریب
باشد.
