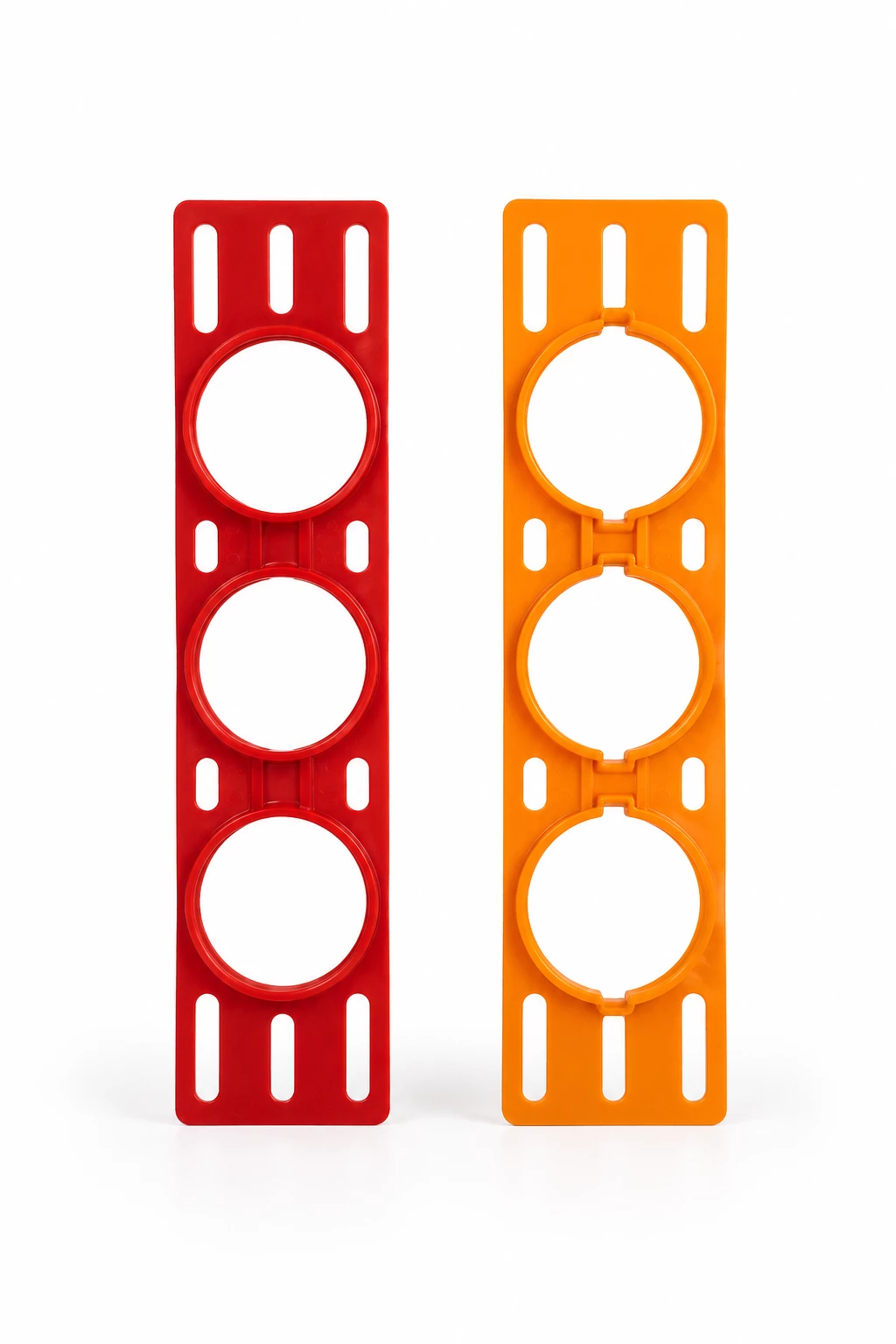

فریم ۳ تایی قوطی کلید و پریز مدل ۱

فریم ۳ تایی قوطی کلید و پریز مدل
۱

نامک:
triple-frame-switch-box-1

فریم سه‌تایی قوطی کلید و پریز مدل ۱
یک قطعه نگهدارنده و ترازکننده در اجرای تأسیسات برق ساختمان است که برای قرار
دادن سه قوطی کلید و پریز در کنار یکدیگر با فاصله و راستای یکنواخت طراحی شده
است. این محصول در مرحله نصب قوطی‌های برق مورد استفاده قرار می‌گیرد و کمک
می‌کند محل قرارگیری کلیدها و پریزهای چندخانه از ابتدا با نظم و دقت بیشتری
اجرا شود.

در اجرای چند کلید یا پریز در یک کادر مشترک، کوچک‌ترین اختلاف در
فاصله، ارتفاع یا زاویه قوطی‌ها می‌تواند پس از نصب قاب نهایی به‌وضوح دیده شود.
استفاده از فریم سه‌تایی باعث می‌شود سه قوطی به‌صورت هماهنگ در کنار یکدیگر
قرار بگیرند و فرآیند نصب قاب و تجهیزات نهایی با دقت بیشتری انجام
شود.

فریم سه‌تایی قوطی کلید و پریز چیست؟

فریم سه‌تایی یک قطعه پلاستیکی یا پلیمری است که برای
اتصال و هم‌راستا کردن سه قوطی برق در کنار یکدیگر
استفاده می‌شود. این قطعه در مرحله اجرای زیرسازی برق نصب شده و موقعیت قوطی‌ها
را نسبت به یکدیگر ثابت نگه می‌دارد.

هدف اصلی استفاده از این محصول، ایجاد یک آرایش منظم برای سه قوطی
مجاور است تا در زمان نصب کلید، پریز یا قاب سه‌خانه، فاصله‌ها و راستای تجهیزات
به شکل یکنواخت باقی بماند.

کاربرد فریم ۳ تایی

فریم سه‌تایی مدل ۱ در پروژه‌هایی کاربرد دارد که قرار است چند تجهیز
برق در یک ردیف و در کنار هم نصب شوند. مهم‌ترین کاربردهای آن عبارت‌اند
از:

• قرار دادن سه قوطی کلید و پریز در یک راستا
• حفظ فاصله یکنواخت بین قوطی‌ها
• آماده‌سازی محل نصب قاب‌های سه‌خانه
• کمک به تراز شدن قوطی‌ها در زمان اجرای دیوار
• جلوگیری از جابه‌جایی قوطی‌ها هنگام نصب و اجرای مصالح
  اطراف
• استفاده در ساختمان‌های مسکونی، اداری و تجاری
• اجرای منظم کلیدها، پریزها و تجهیزات چندخانه

اهمیت تراز بودن قوطی‌های کلید و پریز

یکی از مشکلات رایج در نصب چند کلید و پریز کنار یکدیگر،
اختلاف ارتفاع یا فاصله بین قوطی‌ها است. اگر
قوطی‌ها از ابتدا در یک راستا قرار نگیرند، قاب نهایی ممکن است به‌درستی روی
آن‌ها ننشیند یا ظاهر مجموعه پس از نصب نامنظم باشد.

این موضوع در قاب‌های چندخانه که تمام تجهیزات در یک قاب مشترک قرار
می‌گیرند، اهمیت بیشتری دارد؛ زیرا کوچک‌ترین خطای اجرایی می‌تواند باعث ایجاد
فاصله، زاویه یا بیرون‌زدگی نامناسب شود.

فریم سه‌تایی با ایجاد یک اتصال مشترک بین قوطی‌ها، به مجری کمک
می‌کند آن‌ها را پیش از تثبیت نهایی در یک آرایش منظم قرار دهد.

فاصله‌گذاری یکنواخت بین سه قوطی

یکی از مزیت‌های اصلی استفاده از فریم سه‌تایی، حفظ
فاصله مشخص بین قوطی‌ها است. در نصب دستی، اگر هر قوطی به‌صورت
جداگانه اندازه‌گیری و نصب شود، احتمال ایجاد اختلاف چند میلی‌متری وجود
دارد.

فریم این فاصله‌ها را به‌صورت مکانیکی در کنار یکدیگر حفظ می‌کند و
به کاهش خطای نصب کمک می‌نماید. این موضوع باعث می‌شود هنگام نصب قاب نهایی، سه
تجهیز در یک نظم مشخص در کنار یکدیگر قرار بگیرند.

مناسب برای قاب‌های مدرن چندخانه

در طراحی‌های مدرن ساختمان، استفاده از چند کلید یا پریز در یک کادر
مشترک بسیار رایج است. در این نوع اجرا، زیبایی نهایی به دقت زیرسازی وابستگی
زیادی دارد.

فریم سه‌تایی می‌تواند برای آماده‌سازی محل نصب چنین قاب‌هایی مورد
استفاده قرار گیرد و به ایجاد یک سطح منظم و هم‌راستا برای نصب تجهیزات کمک
کند.

با این حال، سازگاری فریم با قوطی و قاب نهایی باید پیش از اجرا
بررسی شود؛ زیرا ابعاد و فاصله استاندارد محصولات مختلف ممکن است با یکدیگر
متفاوت باشد.

ساختار یکپارچه فریم

فریم سه‌تایی مدل ۱ به‌صورت یک قطعه یکپارچه طراحی شده است. این
ساختار باعث می‌شود سه قوطی به‌جای قرار گرفتن کاملاً مستقل از یکدیگر، در یک
مجموعه مشترک قرار گیرند.

یکپارچگی قطعه می‌تواند فرآیند نصب را ساده‌تر کرده و احتمال تغییر
فاصله قوطی‌ها نسبت به یکدیگر را کاهش دهد. همچنین در زمان اجرای مصالح اطراف،
اتصال بین قوطی‌ها به حفظ آرایش اولیه کمک می‌کند.

مزایای فریم ۳ تایی قوطی کلید و پریز

• تراز کردن سه قوطی: کمک به قرارگیری
  قوطی‌ها در یک راستا.
• فاصله‌گذاری یکنواخت: کاهش اختلاف
  فاصله بین قوطی‌های مجاور.
• نصب آسان: استفاده از یک قطعه مشترک
  به‌جای تنظیم جداگانه هر قوطی.
• افزایش دقت اجرای زیرسازی: کمک به
  ایجاد کادر منظم برای تجهیزات نهایی.
• مناسب برای قاب‌های سه‌خانه:
  آماده‌سازی بهتر محل نصب قاب‌های چندخانه.
• کاهش خطای اجرایی: کاهش احتمال
  جابه‌جایی قوطی‌ها نسبت به یکدیگر.
• مناسب برای پروژه‌های مختلف: قابل
  استفاده در ساختمان‌های مسکونی، اداری و تجاری.
• ظاهر نهایی مرتب‌تر: زیرسازی دقیق‌تر
  به نصب منظم‌تر تجهیزات کمک می‌کند.

نحوه استفاده از فریم سه‌تایی

1. محل نصب سه قوطی بر اساس نقشه برق مشخص شود.
2. ارتفاع نصب نسبت به کف نهایی ساختمان تعیین گردد.
3. سه قوطی متناسب با ابعاد فریم انتخاب شوند.
4. قوطی‌ها در محل‌های مربوط به فریم قرار داده شوند.
5. مجموعه در محل موردنظر روی دیوار یا سطح کار قرار
   گیرد.
6. تراز افقی و عمودی مجموعه بررسی شود.
7. قوطی‌ها و فریم با روش مناسب نسبت به نوع دیوار تثبیت شوند.
8. پس از تثبیت، تراز و فاصله قوطی‌ها مجدداً کنترل
   شود.
9. پس از اجرای گچ، سیمان یا سایر پوشش‌های دیوار، قاب و تجهیزات نهایی
   نصب شوند.

نکات مهم هنگام نصب

فریم سه‌تایی تنها زمانی می‌تواند نتیجه مطلوب ایجاد کند که
قبل از تثبیت نهایی، تراز بودن مجموعه به‌دقت بررسی
شود. اگر فریم در ابتدا با زاویه نصب شود، همان خطا ممکن است در
قاب نهایی نیز مشاهده شود.

همچنین باید ضخامت نهایی پوشش دیوار مانند گچ، سیمان یا کاشی در نظر
گرفته شود تا سطح جلویی قوطی در موقعیت مناسب نسبت به سطح نهایی دیوار قرار
بگیرد.

سازگاری با قوطی و قاب کلید و پریز

پیش از خرید فریم سه‌تایی، بهتر است ابعاد قوطی مورد استفاده و فاصله
استاندارد موردنیاز قاب نهایی بررسی شود. همه قوطی‌ها و قاب‌های موجود در بازار
الزاماً از نظر ابعاد و فاصله نصب یکسان نیستند.

به همین دلیل، انتخاب فریم باید بر اساس ابعاد واقعی
قوطی، فاصله مرکز به مرکز، نوع قاب و تجهیزات نهایی انجام
شود.

کاربرد در ساختمان‌های مسکونی

در ساختمان‌های مسکونی، استفاده از چند کلید و پریز در کنار یکدیگر
بسیار رایج است؛ برای مثال ممکن است در یک نقطه چند کلید روشنایی یا ترکیبی از
کلید و پریز نصب شود.

در چنین شرایطی فریم سه‌تایی می‌تواند فرآیند زیرسازی را منظم‌تر کرده
و به نصاب کمک کند سه قوطی را از ابتدا در یک آرایش مشخص نصب
کند.

کاربرد در پروژه‌های اداری و تجاری

در فضاهای اداری و تجاری، نظم ظاهری تجهیزات برق اهمیت بیشتری پیدا
می‌کند؛ زیرا تعداد زیادی کلید و پریز در نقاط مختلف ساختمان نصب می‌شوند و
کوچک‌ترین اختلاف در تراز می‌تواند در ظاهر نهایی قابل مشاهده
باشد.

استفاده از فریم‌های چندتایی می‌تواند یک روش مناسب برای ایجاد نظم
بیشتر در مرحله اجرای قوطی‌گذاری باشد.

تفاوت نصب با فریم و نصب جداگانه قوطی‌ها

نکات مهم هنگام خرید

• ابعاد فریم با قوطی‌های مورد استفاده سازگار باشد.
• فاصله بین قوطی‌ها با قاب نهایی مطابقت داشته
  باشد.
• جنس پلاستیک از کیفیت مناسب برخوردار باشد.
• قطعه در هنگام نصب دچار شکست یا تغییر شکل نشود.
• تعداد خانه‌ها دقیقاً متناسب با نیاز پروژه انتخاب
  شود.
• پیش از اجرای تعداد بالا، سازگاری فریم با یک نمونه قوطی و قاب
  بررسی شود.

جمع‌بندی

فریم ۳ تایی قوطی کلید و پریز مدل ۱ یک
قطعه کاربردی برای منظم کردن و تثبیت سه قوطی برق در کنار یکدیگر است. این محصول
با ایجاد فاصله یکنواخت و کمک به تراز شدن قوطی‌ها، زیرسازی مناسب‌تری برای نصب
قاب‌های سه‌خانه و تجهیزات چندتایی فراهم می‌کند.

استفاده از این فریم می‌تواند خطاهای ناشی از نصب جداگانه قوطی‌ها را
کاهش دهد و اجرای پروژه را سریع‌تر و منظم‌تر کند. برای دستیابی به نتیجه مناسب،
تطبیق ابعاد فریم با قوطی‌ها و قاب نهایی و همچنین
تراز دقیق مجموعه پیش از تثبیت نهایی اهمیت زیادی دارد.

فریم سه‌تایی قوطی کلید و پریز؛ راهکاری ساده برای
اجرای دقیق، منظم و هم‌راستای قوطی‌های برق در قاب‌های
چندخانه.
