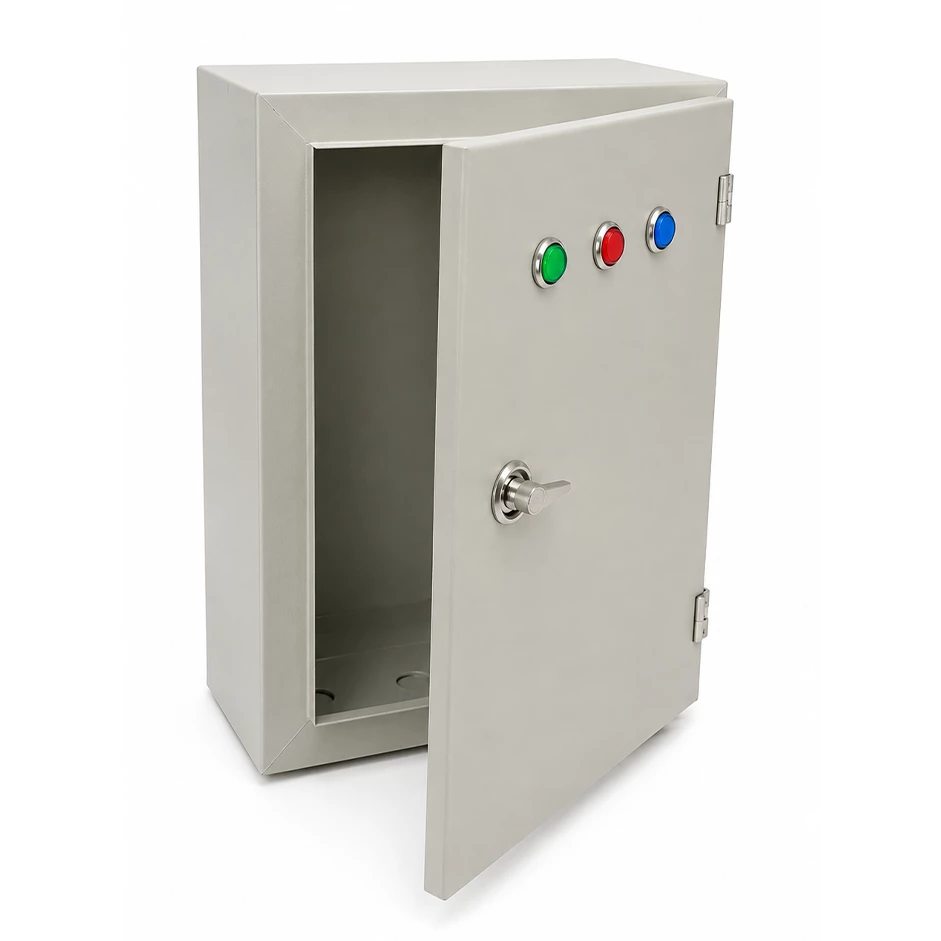

جعبه برق روکار مدل روکار(ایستاده / عمودی)



جعبه برق روکار مدل روکار (ایستاده / عمودی)



جعبه برق روکار مدل روکارا یک محفظه
فلزی ایستاده و عمودی برای نصب تجهیزات و اتصالات برق در سیستم‌های تأسیسات
روکار است. طراحی مستطیلی و ارتفاع بیشتر این مدل باعث شده فضای داخلی آن برای
قرارگیری برخی تجهیزات حفاظتی، کلیدها، فیوزها و اتصالات الکتریکی مناسب
باشد.

این جعبه برخلاف مدل‌های توکار، مستقیماً روی سطح دیوار، سازه یا
پایه‌های کارگاهی نصب می‌شود و برای پروژه‌هایی کاربرد دارد که اجرای تأسیسات
به‌صورت روکار انجام شده یا دسترسی آسان به تجهیزات اهمیت دارد. وجود
درب لولایی، قفل و واشربندی نیز باعث می‌شود این
مدل برای محیط‌های کاری و صنعتی، انتخاب کاربردی‌تری نسبت به یک جعبه روکار ساده
باشد.

جعبه برق روکارا چیست؟

جعبه برق روکارا یک باکس فلزی با فرم عمودی است که برای ایجاد یک
فضای مشخص و محافظت‌شده جهت نصب یا قرارگیری تجهیزات الکتریکی طراحی شده است.
بدنه جعبه روی سطح نصب می‌شود و تجهیزات موردنظر داخل محفظه قرار
می‌گیرند.

فرم ایستاده این محصول باعث می‌شود در شرایطی که فضای افقی محدود
است، بتوان از ارتفاع بیشتر برای ایجاد فضای داخلی مناسب استفاده کرد. این ویژگی
به‌خصوص در تابلوهای کوچک، فضاهای صنعتی و محل‌هایی که چند تجهیز در کنار یکدیگر
قرار می‌گیرند، اهمیت دارد.

کاربرد جعبه برق روکار مدل روکارا

این مدل می‌تواند در بخش‌های مختلف تأسیسات برق ساختمان و محیط‌های
صنعتی مورد استفاده قرار گیرد. مهم‌ترین کاربردهای آن عبارت‌اند از:

• نصب کلیدهای چنج‌اور متناسب با ابعاد
  محفظه
• قرار دادن فیوزهای تک‌فاز یا سه‌فاز در مدل‌های سازگار با
  محصول
• استفاده برای برخی تجهیزات کنترلی کوچک صنعتی
• ایجاد محفظه برای اتصالات و انشعابات برق
• استفاده در کارگاه‌ها و فضاهای تولیدی
• نصب روی دیوار یا پایه‌های فلزی و کارگاهی
• استفاده در موتورخانه‌ها و فضاهای تأسیساتی
• استفاده در سیستم‌های برق روکار ساختمان

طراحی عمودی و ایستاده

یکی از مشخصه‌های اصلی جعبه روکارا، نسبت ارتفاع بیشتر
به عرض است. این ساختار برای محل‌هایی مناسب است که فضای نصب از
نظر عرض محدود بوده اما امکان استفاده از ارتفاع وجود دارد.

طراحی عمودی همچنین می‌تواند برای قرارگیری تجهیزاتی که آرایش عمودی
دارند مناسب باشد. البته ظرفیت واقعی جعبه و امکان نصب هر تجهیز باید بر اساس
ابعاد داخلی، نوع تجهیزات و نحوه نصب آن‌ها بررسی شود.

درب لولایی

جعبه روکارا دارای درب لولایی است که
دسترسی به فضای داخلی را آسان می‌کند. برخلاف درپوش‌هایی که برای دسترسی باید
کاملاً از جعبه جدا شوند، درب لولایی پس از باز شدن همچنان به بدنه متصل باقی
می‌ماند.

این ویژگی برای محیط‌های صنعتی و کارگاهی که تجهیزات نیاز به بازدید
یا سرویس دوره‌ای دارند، کاربردی است. همچنین بسته شدن مناسب درب می‌تواند به
حفاظت بهتر از تجهیزات داخلی در برابر تماس‌های ناخواسته کمک
کند.

قفل جعبه

وجود قفل روی درب یکی دیگر از
ویژگی‌های این مدل است. قفل باعث می‌شود درب در حالت بسته قرار گرفته و دسترسی
به تجهیزات داخلی تا حدی کنترل شود.

این قفل را باید به‌عنوان یک سیستم بسته‌شدن و کنترل دسترسی معمولی
در نظر گرفت و نباید بدون وجود مشخصات فنی معتبر، آن را معادل قفل امنیتی یا
ضدسرقت حرفه‌ای دانست.

واشربندی و کاهش ورود گرد و غبار

یکی از ویژگی‌های مهم جعبه روکارا، استفاده از واشر در
محل بسته شدن درب است. واشر بین درب و بدنه قرار می‌گیرد و با
ایجاد تماس مناسب در اطراف محفظه، می‌تواند میزان ورود گرد و غبار و ذرات محیطی
به داخل جعبه را کاهش دهد.

میزان واقعی حفاظت در برابر گردوغبار یا آب به طراحی کامل جعبه،
کیفیت واشر، نحوه بسته شدن درب و ساختار نقاط ورود کابل و لوله بستگی دارد.
بنابراین وجود واشر به‌تنهایی به معنی داشتن یک درجه حفاظت مشخص مانند IP
نیست.

مناسب برای محیط‌های صنعتی

ساختار فلزی و نصب روکار باعث شده جعبه روکارا برای بسیاری از
محیط‌های صنعتی، کارگاهی و تأسیساتی گزینه مناسبی
باشد. در چنین محیط‌هایی معمولاً تجهیزات باید در محفظه‌ای مشخص قرار گرفته و
امکان دسترسی برای تعمیر و نگهداری نیز حفظ شود.

این جعبه می‌تواند برای نصب تجهیزات کوچک کنترلی و حفاظتی مورد
استفاده قرار گیرد، اما در محیط‌هایی که رطوبت، گردوغبار شدید، مواد شیمیایی یا
شست‌وشوی مستقیم وجود دارد، باید مشخصات حفاظتی واقعی محصول با شرایط محیط
مطابقت داده شود.

استفاده برای کلید چنج‌اور

یکی از کاربردهای احتمالی این نوع جعبه، ایجاد محفظه برای
کلیدهای چنج‌اور است. کلید چنج‌اور برای انتخاب و
جابه‌جایی منبع تغذیه در سیستم‌هایی که بیش از یک منبع برق دارند مورد استفاده
قرار می‌گیرد.

با توجه به اینکه کلیدهای چنج‌اور در اندازه‌ها و ظرفیت‌های مختلف
تولید می‌شوند، پیش از انتخاب جعبه باید ابعاد تجهیز، فضای لازم برای سیم‌کشی و
روش نصب آن با ابعاد داخلی باکس تطبیق داده شود.

استفاده برای فیوزهای سه‌فاز

فرم عمودی و فضای داخلی این مدل می‌تواند برای برخی آرایش‌های مربوط
به فیوزها و تجهیزات حفاظتی سه‌فاز مناسب باشد. با
این حال، تعداد تجهیزات قابل نصب به ابعاد واقعی جعبه و نوع تجهیزات بستگی
دارد.

در طراحی داخلی باید فضای کافی برای ورود و خروج کابل، خم‌کردن سیم‌ها،
ترمینال‌ها و انجام اتصالات باقی بماند. پر کردن بیش از حد فضای داخلی می‌تواند
عملیات نصب و تعمیرات را دشوار کند.

مزایای جعبه برق روکارا

• طراحی عمودی: استفاده مناسب از فضای
  ارتفاعی در محل نصب.
• نصب روکار: بدون نیاز به ایجاد فضای
  داخلی در دیوار.
• درب لولایی: دسترسی آسان‌تر به
  تجهیزات داخلی.
• قفل‌دار: امکان بسته نگه داشتن درب و
  کنترل دسترسی معمولی.
• واشربندی درب: کمک به کاهش ورود گرد و
  غبار از محل تماس درب و بدنه.
• بدنه فلزی: استحکام مکانیکی مناسب در
  شرایط معمول استفاده.
• مناسب برای محیط‌های صنعتی: قابل
  استفاده در کارگاه‌ها و فضاهای تأسیساتی متناسب با مشخصات
  محصول.
• قابلیت نصب روی دیوار یا پایه: مناسب
  برای انواع زیرسازی‌های کارگاهی با اتصال مکانیکی مناسب.

نحوه نصب جعبه برق روکارا

از آنجا که این محصول به‌صورت روکار نصب می‌شود، فرآیند نصب آن نسبت
به جعبه‌های توکار ساده‌تر است. با این حال، انتخاب محل و روش مهار باید با توجه
به وزن جعبه و تجهیزات داخل آن انجام شود.

1. محل نصب جعبه بر اساس نقشه و مسیر تأسیسات مشخص
   شود.
2. سطح دیوار یا پایه از نظر استحکام بررسی شود.
3. محل سوراخ‌های نصب مشخص شود.
4. با توجه به جنس زیرکار، سوراخ‌کاری مناسب انجام
   شود.
5. جعبه با پیچ، رول‌بولت، رولپلاک یا اتصال مناسب روی سطح مهار
   شود.
6. مسیر کابل‌ها و لوله‌های برق به محل جعبه هدایت
   شود.
7. محل ورود کابل‌ها به شکلی اجرا شود که به عایق کابل آسیب وارد
   نکند.
8. تجهیزات داخلی در محل مناسب نصب و سیم‌کشی شوند.
9. واشر و درب جعبه به‌درستی در محل خود قرار گرفته و قفل
   شود.
10. باز و بسته شدن درب و عملکرد قفل بررسی شود.

نکات مهم هنگام خرید

برای انتخاب جعبه روکارا، تنها توجه به ابعاد ظاهری کافی نیست. فضای
مفید داخل جعبه باید با تجهیزات موردنظر و حجم سیم‌کشی پروژه هماهنگ باشد.

• ارتفاع و عرض داخلی: برای نصب تجهیزات
  کافی باشد.
• عمق مفید: با عمق تجهیزات و فضای
  سیم‌کشی هماهنگ باشد.
• ضخامت بدنه: در استحکام جعبه
  تأثیرگذار است.
• کیفیت لولا: برای استفاده مداوم از
  درب اهمیت دارد.
• کیفیت قفل: عملکرد صحیح بسته شدن درب
  بررسی شود.
• واشر درب: باید سالم، یکنواخت و
  متناسب با محل نشستن درب باشد.
• مسیرهای ورود کابل: با نقشه تأسیسات و
  محل نصب هماهنگ باشد.
• نوع پوشش سطح: متناسب با شرایط محیط
  انتخاب شود.

آیا واشربندی جعبه به معنی ضدآب بودن است؟

خیر. وجود واشر درب به کاهش نفوذ گرد و غبار و عوامل محیطی از محل
اتصال درب و بدنه کمک می‌کند، اما ضدآب یا آب‌بند بودن کامل
جعبه به طراحی کل محصول بستگی دارد.

برای استفاده در فضای باز یا محیط‌هایی که احتمال تماس مستقیم با آب
وجود دارد، باید درجه حفاظت محصول و نحوه آب‌بندی تمام قسمت‌ها، از جمله ورودی
کابل‌ها، بررسی شود. در صورت نبود مشخصات رسمی، نباید برای محصول درجه IP مشخصی
در نظر گرفت.

نکات ایمنی در استفاده

تجهیزات داخل جعبه باید مطابق نقشه و اصول اجرای تأسیسات برق نصب
شوند. ظرفیت جعبه نباید با قرار دادن تعداد بیش از حد تجهیزات یا سیم‌ها اشباع
شود و باید فضای کافی برای اجرای صحیح اتصالات و سرویس‌های بعدی باقی بماند.

در صورت فلزی بودن بدنه، بسته به طراحی سیستم و الزامات پروژه،
هم‌بندی و اتصال بدنه فلزی به سیستم زمین باید
توسط برقکار یا مجری واجد صلاحیت بررسی و اجرا شود. وجود رنگ یا پوشش سطحی،
جایگزین الزامات حفاظتی سیستم برق نیست.

تفاوت جعبه روکارا با جعبه برق روکار ساده

هر دو محصول برای نصب روکار طراحی شده‌اند، اما مدل روکارا بیشتر بر
پایه فرم عمودی، درب لولایی، قفل و واشربندی طراحی
شده است. این ویژگی‌ها باعث می‌شوند این مدل برای تجهیزاتی که نیاز به دسترسی
دوره‌ای و حفاظت بهتر در برابر گرد و غبار محیط دارند، کاربرد بیشتری داشته
باشد.

ویژگی	جعبه برق روکار ساده	جعبه برق روکارا
نوع نصب	روکار	روکار
فرم بدنه	بسته به مدل	مستطیلی و عمودی
درب لولایی	بسته به مدل	دارد
قفل	بسته به مدل	دارد
واشربندی	بسته به مدل	دارد
کاربرد شاخص	اتصالات و سیم‌کشی روکار	تجهیزات کوچک کنترلی و حفاظتی

جمع‌بندی

جعبه برق روکار مدل روکارا (ایستاده /
عمودی) یک محفظه فلزی روکار با طراحی مستطیلی و ارتفاع بیشتر است
که برای نصب تجهیزات و اتصالات برق در محیط‌های ساختمانی، کارگاهی و صنعتی مورد
استفاده قرار می‌گیرد.

درب لولایی، قفل، واشربندی و ساختار عمودی از ویژگی‌های اصلی این
محصول هستند و آن را برای کاربردهایی مانند کلیدهای چنج‌اور،
فیوزهای سه‌فاز، تجهیزات کنترلی کوچک و برخی اتصالات برق مناسب
می‌کنند؛ البته انتخاب نهایی باید بر اساس ابعاد واقعی تجهیزات و شرایط محل نصب
انجام شود.

جعبه برق روکارا؛ محفظه‌ای کاربردی برای نصب منظم و
قابل دسترس تجهیزات برق در فضاهای روکار و
صنعتی.

“`
