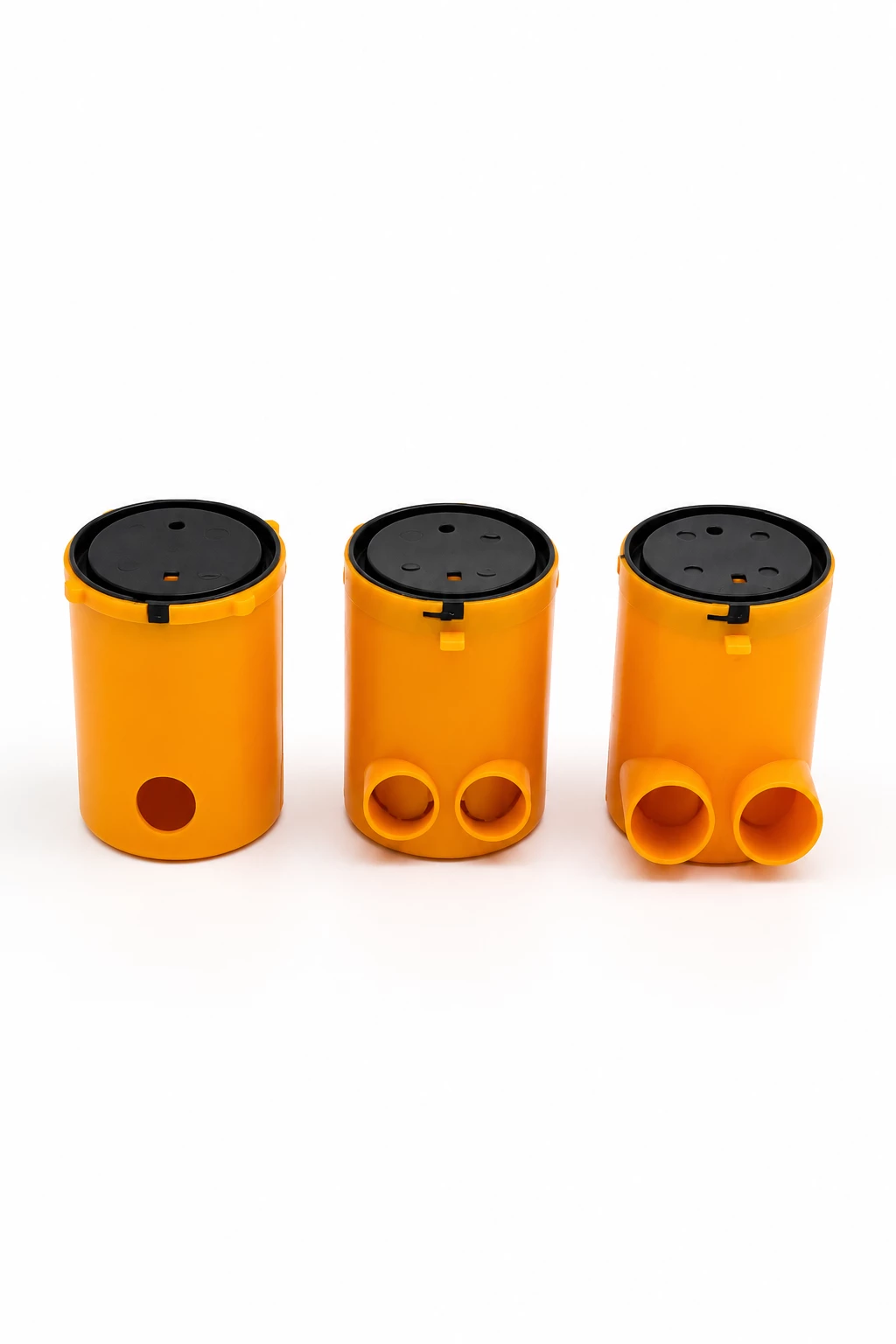

قوطی کلید بتنی سه خانه زرد

قوطی کلید بتنی سه خانه زرد

نامک:
triple-concrete-switch-box

قوطی کلید بتنی سه خانه زرد یک قوطی
برق یکپارچه و چندخانه است که برای ایجاد محل نصب سه کلید، پریز یا تجهیزات
الکتریکی در دیوارهای بتنی مورد استفاده قرار می‌گیرد. این محصول پیش از
بتن‌ریزی در محل موردنظر جانمایی و تثبیت می‌شود تا پس از اجرای بتن، فضای مشخصی
برای ادامه عملیات برق‌کاری در اختیار نصاب قرار گیرد.

بدنه پلیمری و طراحی یکپارچه این قوطی، اجرای سه محل نصب در کنار
یکدیگر را ساده‌تر می‌کند. همچنین وجود ورودی‌های متعدد برای لوله‌های
برق امکان اتصال مسیرهای مختلف سیم‌کشی را متناسب با طراحی
تأسیسات فراهم می‌سازد. رنگ زرد یا نارنجی روشن بدنه نیز باعث می‌شود محل قوطی
پس از باز کردن قالب و در مراحل بعدی اجرای ساختمان، راحت‌تر قابل تشخیص
باشد.

قوطی کلید بتنی سه خانه چیست؟

قوطی کلید بتنی سه خانه نوعی محفظه مخصوص تأسیسات برق است که در
مرحله اجرای سازه بتنی درون دیوار قرار می‌گیرد. این محصول دارای سه فضای مجزا
برای نصب تجهیزات برق است که در یک مجموعه یکپارچه کنار یکدیگر قرار
گرفته‌اند.

استفاده از قوطی سه‌خانه به‌جای سه قوطی مستقل، فرآیند جانمایی را
ساده‌تر کرده و باعث می‌شود محل نصب سه تجهیز از ابتدا در یک آرایش مشخص قرار
داشته باشد.

کاربرد قوطی کلید بتن ۳

این محصول در نقاطی کاربرد دارد که چند کلید یا پریز باید در کنار
یکدیگر نصب شوند. از جمله کاربردهای آن می‌توان به موارد زیر اشاره
کرد:

• کنار درب ورودی واحدهای مسکونی
• آشپزخانه و محل تجمع پریزهای برق
• اتاق خواب و اتاق‌های مسکونی
• پذیرایی و نشیمن
• فضاهای اداری و تجاری
• پروژه‌های انبوه‌سازی
• دیوارهای بتنی در ساختمان‌های مسکونی و تجاری
• پروژه‌هایی که اجرای قوطی برق پیش از بتن‌ریزی انجام
  می‌شود

طراحی سه خانه یکپارچه

یکی از ویژگی‌های مهم قوطی کلید بتن ۳، یکپارچه بودن
سه خانه است. در این طراحی، سه محل نصب در قالب یک قطعه تولید
شده‌اند و نیاز به تنظیم و هم‌راستا کردن سه قوطی مستقل کاهش پیدا
می‌کند.

این ویژگی به‌خصوص در پروژه‌هایی که تعداد زیادی قوطی چندخانه باید
نصب شود، می‌تواند سرعت جانمایی و اجرای تأسیسات را افزایش دهد. همچنین فاصله
بین خانه‌ها از ابتدا توسط طراحی محصول تعیین شده است.

ورودی‌های متعدد لوله برق

قوطی سه خانه زرد دارای ورودی‌های متعدد برای اتصال لوله‌های برق
است. این ورودی‌ها به برق‌کار اجازه می‌دهند مسیرهای مختلف سیم‌کشی را بر اساس
نقشه تأسیسات به قوطی وارد یا از آن خارج کند.

تعداد و محل استفاده از ورودی‌ها باید مطابق نقشه برق و مسیر واقعی
لوله‌گذاری انتخاب شود. استفاده از ورودی‌های اضافی در صورتی که موردنیاز پروژه
نباشند ضرورتی ندارد.

رنگ زرد یا نارنجی روشن

رنگ روشن این مدل تنها یک ویژگی ظاهری نیست؛ بلکه در محیط کارگاه
می‌تواند به تشخیص سریع محل قوطی کمک کند. پس از
بتن‌ریزی و باز شدن قالب، رنگ زرد یا نارنجی روشن نسبت به سطح بتن کنتراست
بیشتری ایجاد می‌کند و پیدا کردن محل قوطی برای تیم‌های اجرایی آسان‌تر
می‌شود.

این ویژگی در پروژه‌هایی که تعداد زیادی قوطی برق در دیوارها نصب
شده‌اند، کاربرد عملی بیشتری دارد.

جنس پلیمری و مقاومت مکانیکی

بدنه این نوع قوطی از مواد پلیمری مناسب برای کاربردهای ساختمانی
تولید می‌شود. استفاده از پلاستیک مهندسی یا پلیمر مناسب می‌تواند وزن محصول را
پایین نگه دارد و در عین حال مقاومت لازم در برابر فشارها و ضربه‌های معمول
هنگام نصب را فراهم کند.

با این حال، میزان مقاومت واقعی قوطی به نوع پلیمر، ضخامت بدنه،
طراحی قطعه و روش تولید وابسته است. بنابراین بهتر است به‌جای بیان مقاومت مطلق،
محصول بر اساس شرایط واقعی بتن‌ریزی و مشخصات فنی
سازنده انتخاب شود.

مزایای قوطی کلید بتنی سه خانه زرد

• سه خانه یکپارچه: سه محل نصب در قالب
  یک مجموعه واحد.
• ورودی‌های متعدد: امکان اتصال چند
  مسیر لوله برق.
• رنگ زرد یا نارنجی روشن: تشخیص
  راحت‌تر محل قوطی در محیط کارگاه.
• بدنه پلیمری: وزن مناسب و عدم
  زنگ‌زدگی خود ماده پلاستیکی.
• جانمایی ساده‌تر: نصب یک مجموعه به
  جای سه قوطی جداگانه.
• فاصله‌گذاری منظم: محل سه خانه از
  ابتدا در قالب یک مجموعه طراحی شده است.
• مناسب برای سازه‌های بتنی: قابل
  استفاده در پروژه‌هایی که قوطی پیش از بتن‌ریزی نصب می‌شود.
• کاربرد گسترده: مناسب برای
  ساختمان‌های مسکونی، اداری و تجاری متناسب با نوع تجهیزات.

نحوه نصب قوطی کلید بتن ۳

1. محل سه کلید یا پریز بر اساس نقشه برق مشخص شود.
2. ارتفاع نصب نسبت به کف نهایی ساختمان تعیین گردد.
3. قوطی سه‌خانه در محل مشخص‌شده روی قالب یا سیستم اجرایی قرار
   گیرد.
4. قوطی به‌طور محکم تثبیت شود تا در هنگام بتن‌ریزی جابه‌جا
   نشود.
5. لوله‌های برق به ورودی‌های مناسب قوطی متصل شوند.
6. مسیر لوله‌ها و محل ورود آن‌ها پیش از بتن‌ریزی کنترل
   شود.
7. تراز افقی و عمودی قوطی بررسی شود.
8. عمق قرارگیری قوطی نسبت به سطح نهایی دیوار کنترل
   گردد.
9. بتن‌ریزی و ویبره مطابق روش اجرایی پروژه انجام
   شود.
10. پس از باز کردن قالب، محل قوطی‌ها بررسی و برای ادامه برق‌کاری
    آماده شود.

اهمیت تثبیت قوطی قبل از بتن‌ریزی

یکی از مهم‌ترین نکات هنگام استفاده از قوطی‌های برق بتنی،
تثبیت صحیح آن‌ها پیش از بتن‌ریزی است. فشار بتن
تازه و ارتعاش ناشی از ویبره می‌تواند در صورت مهار نامناسب، باعث جابه‌جایی
قوطی شود.

اگر قوطی از تراز خارج شود یا عمق آن تغییر کند، نصب کلید، پریز و
قاب نهایی نیز ممکن است با مشکل مواجه شود. بنابراین بهتر است پیش از بتن‌ریزی،
محل و تراز هر سه خانه به‌دقت بررسی شود.

تأثیر رنگ روشن در اجرای پروژه

یکی از چالش‌های پروژه‌های ساختمانی، شناسایی محل تجهیزات تأسیساتی
پس از اجرای بتن و سایر مراحل ساخت است. رنگ روشن قوطی باعث می‌شود محل آن نسبت
به بتن اطراف راحت‌تر تشخیص داده شود.

این موضوع می‌تواند برای تیم برق‌کاری که پس از پایان عملیات سازه‌ای
وارد پروژه می‌شود، مفید باشد؛ زیرا پیدا کردن محل قوطی‌ها سریع‌تر انجام می‌شود
و احتمال صرف زمان برای جست‌وجوی محل نصب کاهش می‌یابد.

کاربرد در پروژه‌های انبوه‌سازی

در پروژه‌های انبوه‌سازی، تعداد زیادی قوطی برق باید طبق نقشه‌های
مشابه در واحدهای مختلف نصب شوند. استفاده از قوطی سه‌خانه یکپارچه می‌تواند
فرآیند جانمایی را استانداردتر کند.

همچنین رنگ روشن محصول باعث می‌شود قوطی‌ها در مراحل مختلف ساخت و پس
از قالب‌برداری راحت‌تر شناسایی شوند. البته برای دستیابی به یک اجرای دقیق،
جانمایی قوطی‌ها باید مطابق نقشه تأسیسات انجام شود.

تفاوت قوطی سه خانه با سه قوطی مجزا

نکات مهم هنگام خرید

• ابعاد هر سه خانه با کلید و پریز موردنظر سازگار
  باشد.
• فاصله بین خانه‌ها با قاب نهایی مطابقت داشته
  باشد.
• تعداد و محل ورودی‌های لوله برای نیاز پروژه کافی
  باشد.
• بدنه قوطی در برابر فشارهای معمول نصب و بتن‌ریزی استحکام مناسبی
  داشته باشد.
• عمق قوطی با تجهیزات الکتریکی مورد استفاده هماهنگ
  باشد.
• رنگ بدنه در پروژه‌هایی که شناسایی سریع اهمیت دارد، مزیت محسوب
  شود.
• پیش از خرید تعداد زیاد، یک نمونه در شرایط واقعی پروژه آزمایش
  شود.

نکات اجرایی مهم

قوطی باید پیش از بتن‌ریزی به‌خوبی مهار شود و لوله‌های برق نیز
به‌گونه‌ای نصب شوند که فشار بتن باعث جدا شدن یا جابه‌جایی آن‌ها
نشود.

همچنین لازم است ارتفاع قوطی نسبت به کف نهایی
ساختمان در نظر گرفته شود. در صورتی که ضخامت گچ، سیمان، کاشی یا
سایر پوشش‌های نهایی در نظر گرفته نشود، عمق قرارگیری تجهیزات برق ممکن است با
سطح نهایی دیوار هماهنگ نباشد.

پس از قالب‌برداری نیز بهتر است محل سه خانه بررسی شده و پیش از نصب
کلید یا پریز، فضای داخلی از نظر وجود بتن، شیره سیمان یا مصالح اضافی کنترل
شود.

جمع‌بندی

قوطی کلید بتنی سه خانه زرد یک مجموعه
پلیمری یکپارچه برای ایجاد سه محل نصب کلید و پریز در دیوارهای بتنی است. طراحی
سه‌خانه، ورودی‌های متعدد لوله برق و رنگ زرد یا نارنجی روشن، این محصول را برای
پروژه‌هایی که نیاز به اجرای منظم و قابل شناسایی تأسیسات برق دارند، مناسب
می‌کند.

این قوطی به‌ویژه در ساختمان‌های بتنی، پروژه‌های
انبوه‌سازی و مراحل اجرای تأسیسات پیش از بتن‌ریزی کاربرد دارد.
بدنه پلیمری آن ضمن برخورداری از وزن مناسب، در برابر زنگ‌زدگی خود ماده
پلاستیکی مقاوم است و طراحی یکپارچه آن می‌تواند فرآیند جانمایی سه قوطی را
ساده‌تر کند.

برای اجرای صحیح، تثبیت مناسب قوطی، رعایت تراز و عمق نصب، انتخاب
صحیح مسیرهای ورود لوله و هماهنگی ابعاد محصول با کلید، پریز و قاب نهایی ضروری
است.

قوطی کلید بتن ۳؛ راهکاری کاربردی برای اجرای سه محل
نصب برق به‌صورت یکپارچه، منظم و قابل شناسایی در سازه‌های
بتنی.
