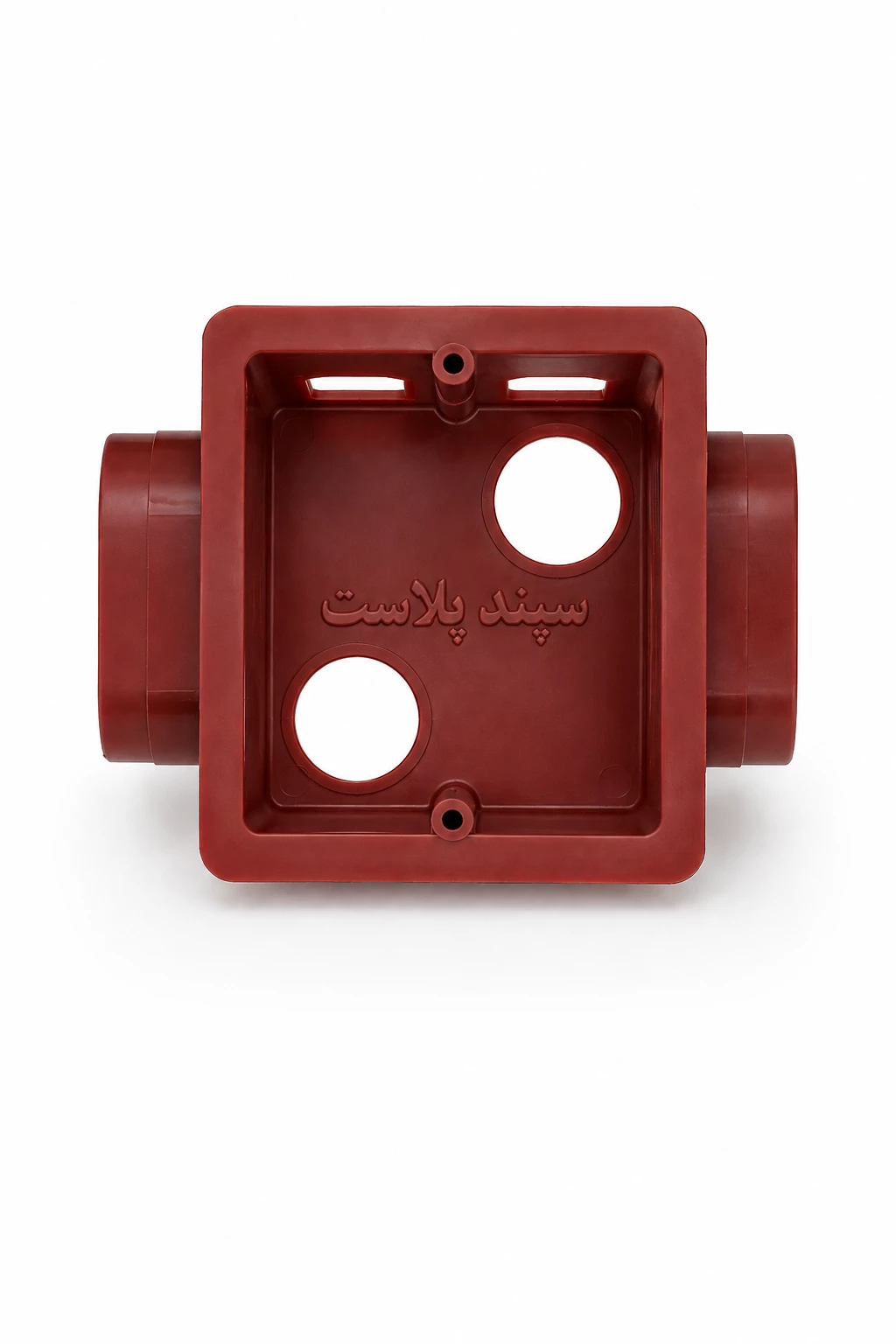

قوطی کلید و پریز رنگی (مواد درجه یک)

قوطی کلید و پریز رنگی (مواد درجه
یک)

نامک:
colored-electrical-switch-box

قوطی کلید و پریز رنگی یکی از تجهیزات
کاربردی در اجرای زیرسازی برق ساختمان است که علاوه بر ایجاد فضای مناسب برای
نصب کلید و پریز، به نظم‌دهی و تفکیک بهتر مسیرهای تأسیسات الکتریکی کمک می‌کند.
این قوطی‌ها در رنگ‌های مختلف مانند قرمز، قهوه‌ای و
زرد تولید می‌شوند و می‌توان از تفاوت رنگ آن‌ها به‌عنوان یک روش
شناسایی و کدگذاری در پروژه‌های ساختمانی استفاده کرد.

در پروژه‌های بزرگ و چندسیستمی، تعداد زیادی مسیر برق و کابل در کنار
یکدیگر اجرا می‌شوند. استفاده از قوطی‌های رنگی می‌تواند به تیم‌های اجرایی کمک
کند محل مربوط به هر سیستم را سریع‌تر تشخیص دهند. برای مثال، در صورت تعریف
استاندارد رنگی توسط پروژه، می‌توان از رنگ‌های متفاوت برای تفکیک برخی مسیرهای
برق نرمال، UPS، تجهیزات خاص یا سایر سیستم‌های الکتریکی استفاده
کرد.

این محصول همچنین دارای چهار ورودی لوله برق
شیاردار است و طراحی آن امکان اتصال چند قوطی به یکدیگر را فراهم
می‌کند. به همین دلیل می‌توان مجموعه‌های چندخانه را متناسب با نیاز پروژه ایجاد
کرد.

قوطی کلید رنگی چیست؟

قوطی کلید رنگی یک محفظه پلاستیکی مخصوص نصب تجهیزات برق توکار است
که در مرحله اجرای تأسیسات درون دیوار قرار می‌گیرد. این قوطی از نظر عملکرد اصلی
مشابه قوطی‌های معمولی کلید و پریز است، اما تفاوت مهم آن
رنگ‌بندی بدنه و قابلیت اتصال چند قوطی به یکدیگر
است.

رنگ‌های متفاوت باعث می‌شوند قوطی‌ها در زمان اجرای پروژه قابل تفکیک
باشند. این قابلیت به‌خصوص در پروژه‌هایی که چند نوع سیستم برق یا چند گروه مدار
در کنار یکدیگر اجرا می‌شوند، می‌تواند باعث کاهش خطا در شناسایی مسیرها
شود.

کاربرد قوطی‌های رنگی در پروژه‌های برق

قوطی‌های رنگی را می‌توان در پروژه‌هایی استفاده کرد که نیاز به
شناسایی سریع و تفکیک محل‌های نصب تجهیزات وجود دارد. برخی کاربردهای رایج
عبارت‌اند از:

• تفکیک مسیرهای مختلف برق در پروژه‌های بزرگ
• کدگذاری رنگی قوطی‌ها بر اساس استاندارد داخلی
  پروژه
• تفکیک برق نرمال و سیستم‌های برق اضطراری در صورت تعریف رنگ
  مشخص
• استفاده در مسیرهای مرتبط با UPS، متناسب با طراحی تأسیسات
• پروژه‌های اداری، تجاری و صنعتی
• ساختمان‌های بزرگ و پروژه‌های انبوه‌سازی
• اجرای چند قوطی کلید و پریز در کنار یکدیگر
• ایجاد مجموعه‌های چندخانه با اتصال چند قوطی

رنگ‌بندی؛ ابزاری برای شناسایی سریع

یکی از مزیت‌های اصلی این محصول، امکان استفاده از رنگ
به‌عنوان کد شناسایی است. برای مثال، یک پروژه می‌تواند بر اساس
دستورالعمل اجرایی خود رنگ مشخصی را برای یک گروه از مدارها در نظر
بگیرد.

به‌عنوان نمونه، ممکن است در یک پروژه رنگ خاصی برای برق نرمال و رنگ
دیگری برای سیستم UPS تعیین شود. این موضوع باعث می‌شود هنگام اجرای تأسیسات یا
تعمیرات بعدی، تشخیص اولیه مسیرها ساده‌تر شود.

نکته مهم این است که رنگ قوطی به‌تنهایی استاندارد
جهانی برای نوع برق یا مدار محسوب نمی‌شود. نحوه استفاده از
رنگ‌ها باید مطابق نقشه، مشخصات فنی و دستورالعمل همان پروژه باشد و نباید صرفاً
بر اساس رنگ بدنه درباره نوع مدار تصمیم‌گیری شود.

چهار ورودی لوله برق شیاردار

قوطی کلید رنگی دارای چهار ورودی شیاردار
برای ورود مسیرهای لوله برق است. این ورودی‌ها امکان می‌دهند مسیرهای مختلف
تأسیسات به قوطی متصل شوند و سیم‌ها و کابل‌های مربوط به تجهیزات نهایی از داخل
لوله به محفظه برسند.

شیاردار بودن ورودی‌ها نیز می‌تواند به آماده‌سازی و اتصال بهتر
لوله‌ها کمک کند. تعداد ورودی‌های مورد استفاده باید بر اساس نقشه برق و مسیرهای
واقعی تأسیسات تعیین شود و ضرورتی ندارد تمام ورودی‌ها در هر پروژه مورد استفاده
قرار گیرند.

قابلیت اتصال چند قوطی به یکدیگر

یکی از ویژگی‌های کاربردی این مدل، امکان چفت شدن چند
قوطی در کنار یکدیگر است. این قابلیت به برق‌کار اجازه می‌دهد
چند قوطی را در یک ردیف قرار داده و یک مجموعه چندخانه ایجاد کند.

اتصال قوطی‌ها به یکدیگر باعث می‌شود فاصله بین آن‌ها منظم‌تر باشد و
برای نصب قاب‌های چندخانه، زیرسازی هماهنگ‌تری ایجاد شود. تعداد قوطی‌های
متصل‌شده باید متناسب با فضای موجود و قاب نهایی انتخاب شود.

قوطی رنگی برای پروژه‌های بزرگ

در پروژه‌های بزرگ، تعداد زیاد مسیرهای برق و تجهیزات می‌تواند
احتمال اشتباه در شناسایی مسیرها را افزایش دهد. استفاده از قوطی‌هایی با
رنگ‌های متفاوت می‌تواند به‌عنوان یکی از روش‌های کدگذاری
بصری در کنار نقشه‌ها و برچسب‌گذاری استفاده
شود.

این روش به‌خصوص زمانی مفید است که چند سیستم مختلف در یک طبقه یا یک
ساختمان اجرا شده باشند و تیم‌های مختلف در مراحل متفاوت پروژه روی تأسیسات کار
کنند.

جنس و کیفیت مواد اولیه

قوطی کلید رنگی با استفاده از مواد پلیمری تولید می‌شود و کیفیت مواد
اولیه نقش مهمی در استحکام، حفظ شکل و عملکرد آن در زمان نصب دارد. استفاده از
مواد اولیه با کیفیت مناسب می‌تواند باعث شود قوطی
هنگام برش، نصب، اتصال لوله‌ها و اجرای مصالح اطراف دچار شکست یا تغییر شکل
غیرضروری نشود.

عبارت «مواد درجه یک» بهتر است در صفحه محصول به‌عنوان ویژگی تجاری
محصول در نظر گرفته شود و در صورت وجود مشخصات فنی، نوع دقیق پلیمر، استاندارد
تولید و ویژگی‌های مکانیکی نیز به‌صورت جداگانه اعلام شود.

مزایای قوطی کلید و پریز رنگی

• رنگ‌بندی متنوع: امکان تفکیک و
  شناسایی سریع‌تر قوطی‌ها.
• چهار ورودی لوله: مناسب برای اتصال
  مسیرهای مختلف تأسیسات.
• ورودی‌های شیاردار: طراحی مناسب برای
  اتصال لوله‌های برق متناسب با مدل قوطی.
• قابلیت چفت شدن: امکان اتصال چند قوطی
  به یکدیگر.
• اجرای چندخانه: مناسب برای ایجاد
  مجموعه‌های چندتایی.
• نصب آسان: مناسب برای زیرسازی برق
  توکار.
• وزن مناسب: حمل و جابه‌جایی آسان در
  محیط کارگاه.
• مواد پلیمری: بدون مشکل زنگ‌زدگی خود
  ماده پلاستیکی در شرایط معمول.

نحوه استفاده از قوطی کلید رنگی

1. نوع مدار و محل نصب بر اساس نقشه تأسیسات مشخص
   شود.
2. رنگ مناسب قوطی طبق استاندارد یا دستورالعمل پروژه انتخاب
   شود.
3. در صورت نیاز به مجموعه چندخانه، تعداد قوطی‌های موردنظر به یکدیگر
   متصل شوند.
4. قوطی‌ها در محل مشخص‌شده روی دیوار جانمایی شوند.
5. مسیر لوله‌های برق به ورودی‌های مناسب متصل شود.
6. تراز افقی و عمودی مجموعه بررسی گردد.
7. قوطی یا مجموعه قوطی‌ها به‌طور مناسب در دیوار تثبیت
   شوند.
8. پس از اجرای پوشش نهایی دیوار، کلید، پریز یا قاب مناسب نصب
   شود.

نحوه اتصال چند قوطی به یکدیگر

برای ایجاد یک مجموعه چندخانه، ابتدا قوطی‌ها بر اساس طراحی و تعداد
تجهیزات موردنیاز در کنار یکدیگر قرار می‌گیرند. سپس مکانیزم چفت یا اتصال
تعبیه‌شده روی بدنه برای اتصال آن‌ها استفاده می‌شود.

پس از اتصال، لازم است مجموعه از نظر تراز بودن و
فاصله مناسب بین خانه‌ها بررسی شود. این کنترل قبل از تثبیت
نهایی در دیوار اهمیت زیادی دارد؛ زیرا اصلاح موقعیت قوطی‌ها پس از اجرای گچ یا
سایر پوشش‌ها دشوارتر خواهد بود.

استفاده برای برق نرمال و UPS

در پروژه‌هایی که چند نوع سیستم تغذیه الکتریکی وجود دارد، می‌توان
از رنگ‌بندی قوطی‌ها به‌عنوان یک روش کمکی برای شناسایی استفاده کرد. برای مثال،
در صورت تعریف در مشخصات پروژه، رنگ‌های متفاوت می‌توانند برای مدارهای برق
نرمال و UPS انتخاب شوند.

با این حال، این رنگ‌بندی باید بخشی از یک سیستم کامل شناسایی باشد و
بهتر است همراه با برچسب‌گذاری، نقشه‌های تأسیسات و مستندات
پروژه مورد استفاده قرار گیرد. رنگ بدنه قوطی به‌تنهایی نباید
مبنای تشخیص نوع مدار قرار گیرد.

تفاوت قوطی رنگی با قوطی معمولی

نکات مهم هنگام خرید

• رنگ قوطی با سیستم کدگذاری پروژه هماهنگ باشد.
• ابعاد قوطی با کلید، پریز و قاب نهایی سازگار
  باشد.
• چهار ورودی لوله با مسیرهای موردنیاز پروژه تناسب داشته
  باشد.
• مکانیزم چفت شدن قوطی‌ها سالم و محکم باشد.
• بدنه از مواد پلیمری با کیفیت و مناسب کاربرد ساختمانی ساخته شده
  باشد.
• پیش از خرید تعداد بالا، اتصال چند قوطی و سازگاری آن با قاب نهایی
  آزمایش شود.

نکات اجرایی

پیش از نصب، محل دقیق قوطی‌ها و ارتفاع آن‌ها نسبت به کف نهایی مشخص
شود. اگر چند قوطی به یکدیگر متصل می‌شوند، تراز مجموعه باید قبل از تثبیت نهایی
کنترل شود.

همچنین باید مسیر ورود لوله‌های برق به‌گونه‌ای انتخاب شود که از
ایجاد فشار اضافی روی بدنه قوطی جلوگیری شود. پس از اجرای پوشش دیوار نیز لازم
است فضای داخلی قوطی برای نصب تجهیزات نهایی بررسی و آماده شود.

جمع‌بندی

قوطی کلید و پریز رنگی یک گزینه
کاربردی برای اجرای تأسیسات برق توکار و ایجاد نظم بیشتر در پروژه‌های ساختمانی
است. رنگ‌های مختلف این محصول امکان کدگذاری و تشخیص
بصری قوطی‌ها را فراهم می‌کنند و می‌توانند در پروژه‌هایی با چند
نوع مدار یا سیستم الکتریکی مفید باشند.

وجود چهار ورودی شیاردار برای لوله برق و قابلیت چفت شدن چند قوطی به
یکدیگر، امکان ایجاد مجموعه‌های چندخانه را نیز فراهم می‌کند. این ویژگی‌ها،
محصول را برای پروژه‌های مسکونی، اداری، تجاری و به‌ویژه پروژه‌های بزرگ با حجم
بالای تأسیسات مناسب می‌سازد.

برای استفاده صحیح، انتخاب رنگ باید بر اساس دستورالعمل پروژه انجام
شود و در کنار آن، ابعاد قوطی، کیفیت مواد اولیه، سازگاری با قاب نهایی و نحوه اتصال
چند قوطی نیز مورد توجه قرار گیرد.

قوطی کلید رنگی؛ راهکاری کاربردی برای اجرای منظم‌تر
برق توکار، تفکیک بصری مسیرها و ایجاد مجموعه‌های چندخانه با اتصال قوطی‌ها به
یکدیگر.
